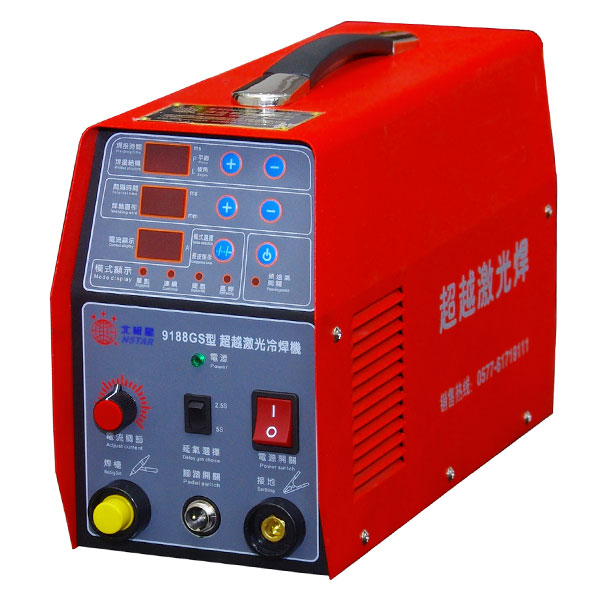

9188 GS型 微电脑控制 超越激光冷焊机

9188 GS型 微电脑控制 超越激光冷焊机

  详细说明

产品别名:冷焊机、超越激光冷焊机、仿激光冷焊机、工模具修补机、模具冷焊机、金属缺陷修复机、薄板焊接机、不锈钢薄板冷焊机、薄板对接机、彩钢板冷焊机、彩金板冷焊机等。



      9188 GS型是我公司在原先的G1、G2、G3的基础上,经过五年时间的研发改进,面板调节方式更加精细实用,同步自动焊接设备更兼容。焊点更加集中稳定,可用于非常细小的焊接和焊补,此焊补机不仅可以脉冲形式的激光单点焊接,也可以连续不断的氩弧焊,还增加了简易模式(傻瓜模式),让不会调节参数的新手更容易学会操作机器。

           简易模式介绍:可直接调节焊丝直径粗细来选着焊补,不用繁琐的其他参数调节。

此模式里有平面修复和棱角修复两种工作环境选着,还可以根据客户需要增加定制其他工作环境。



一 、概述

本机工作原理:本机采用大功率逆变电源技术(AC-DC-AC-DC),把市电转换成低电压,大电流的直流电源,使其达到我们所需要的焊接电源条件,再通过微电脑技术,对焊接的时间进行精确的控制,使转换出来的电能在瞬间过脉冲电弧的形式释放于钨极与工件之间,温度极高的电弧使金属材料组成的工件和焊丝迅速熔化而熔接在一起,达到冷焊目的。

这种焊补方法的特点是:时间很短,发热量很小。本焊机可在几十毫秒内完成焊丝和工件熔接过程,相对于普通焊机(大于几秒钟)来说,传导到工件的热量少得多。所以就工件基体来说,发热较少,焊点以外的材料温升小,不会产生退火,变色现象。由于每个焊接脉冲产生的熔池体积小于2mm3,其形成的应力也较小。虽然一项焊补需要很多个熔池组合起来,但由于焊点的应力方向分散,工件受到的集中应力较小,所以焊补后工件变形较小。

由于本机输出脉冲能量非常集中,因此普通焊机很难处理的铜和铝也能焊补。



9188 GS型是我公司自主开发G3型之后开发的新型金属修补焊机,它具有以下优点:

1. 熔接强度高:完全冶金熔接,修补处可铣,锉等后期加工。

2. 修补精度高:可使用圆丝补材进行修补,不会失去原基准面,多余焊料少,后期整形容易,最小修补量为0.05mm(使用直径0.05mm的补材)

3. 修补速度快:最快修补量可达100mm2/min。

4. 基材损伤小:发热点小,不会造成基材退火变形。

5. 功率分配合理:使用微电脑芯片控制,各种不同直径的材料都能获得精确的输出电流。

6. 电压适应范围大:使用开关电源,当电压变化在±20%的范围内波动时,机器仍能正常工作,并维持稳定的输出功率。

7. 电连接方便:配有快速接头连接器,可很方便的连接安装。

8. 携带方便:整机体积小,(375x150x230)mm3,重量轻9kg。



二、性能指标

    可焊补材料:除锌,锡等熔点很低的材料和硬质合金外,各种金属材料(包括铜和铝)制成的工件均可修补。

    可焊补项目:

          1.设备和模具在使用过程中产生的局部磨损。

          2.制造过程中加工缺陷,如砂眼气孔,尺寸超差,棱角损伤,氩焊不足等。

          3.型腔的锈蚀斑等凹陷。

    使用电源:单相220V±15% 50hz

    功率消耗:10-4500W

    瞬时最大功率:大于50KW。

    功率模式:输出电流连续可调,输出脉冲时间30-999ms可调,输出脉冲间隔时间10-999ms可调

    主机体积:375x150x230mm3

    主机重量:9Kg

    包装尺寸:(650×270×310)mm  重:15kg





焊接参数设置参考

平面结构



棱角结构

直径mm

焊接时间ms

焊接电流A

直径mm

焊接时间ms

焊接电流A

0.3

40

50

0.3

40

50

0.4

50

60

0.4

45

60

0.5

50

95

0.5

50

80

0.6

60

110

0.6

60

100

0.8

95

135

0.8

80

130

1.0

120

160

1.0

100

160

1.2

160

180

1.2

120

180

1.6

250

200

-

-

-

 注:参数表提供参考,具体视工作环境个人因素而定,还需微调。
